Cuscinetti di piccole dimensioni: un'analisi dei componenti chiave nella produzione di precisione

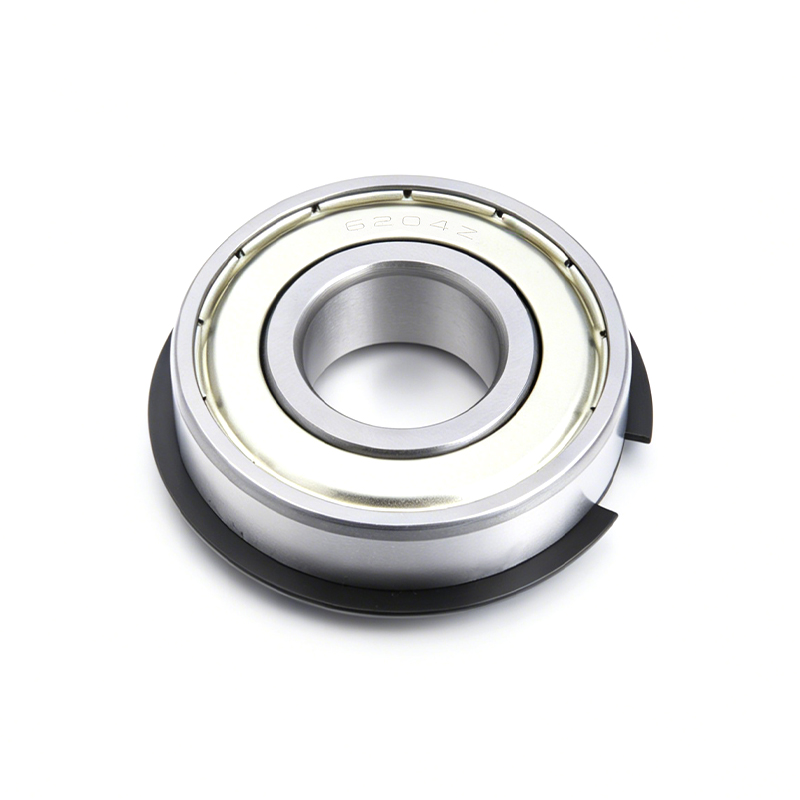

Nella terminologia manifatturiera, a cuscinetto di piccole dimensioni generalmente si riferisce a cuscinetti volventi con diametro esterno inferiore a 30 millimetri, e in molti cataloghi la classificazione si restringe ulteriormente ai cuscinetti con alesaggio inferiore a 10 millimetri. Al di sotto di tale soglia, gli ingegneri usano spesso il termine cuscinetto in miniatura, mentre al di sotto di circa 3 millimetri di diametro esterno si applica il termine cuscinetto per strumenti o microcuscinetto.

La distinzione è importante perché la fisica del contatto volvente cambia su piccola scala. I difetti di finitura superficiale che sarebbero irrilevanti su un cuscinetto da 100 millimetri diventano proporzionalmente significativi su un cuscinetto da 5 millimetri. Un graffio di 0,3 micron di profondità è un errore di arrotondamento su un cuscinetto industriale di grandi dimensioni, ma su una pista di rotolamento in miniatura può ridurre in modo misurabile la durata a fatica. Questo è il motivo per cui la produzione di cuscinetti di piccole dimensioni è più vicina alla produzione di strumenti di precisione che alla lavorazione industriale pesante.

Un altro modo per comprendere la classe dimensionale è attraverso il rapporto tra spessore della parete e carico. Un cuscinetto industriale di grandi dimensioni ha uno spessore generoso della parete dell'anello rispetto ai carichi che trasporta, il che offre all'acciaio spazio per assorbire piccole variazioni di produzione senza effetti misurabili sulla precisione di funzionamento. Un cuscinetto piccolo ha anelli relativamente sottili, quindi qualsiasi variazione nel trattamento termico, nella pressione di rettifica o nella pulizia delle materie prime si manifesta direttamente nel pezzo finito. Gli ingegneri che passano dalla progettazione con cuscinetti di grandi dimensioni alla progettazione con cuscinetti di piccole dimensioni spesso devono riconsiderare i presupposti sulla varianza accettabile, poiché le tolleranze che in precedenza venivano trattate come rumore di fondo diventano variabili di progettazione primarie.

I cuscinetti di piccole dimensioni sono insoliti anche in quanto il loro prezzo di catalogo non è un buon indicatore del valore ingegneristico. Un cuscinetto in miniatura che costa pochi dollari può essere il singolo componente che determina se un intero strumento chirurgico supera la calibrazione, mentre un cuscinetto molto più grande e costoso in un altro punto dello stesso dispositivo può comportare requisiti di tolleranza molto meno impegnativi. Questo è il motivo per cui si consiglia ai team di approvvigionamento nella produzione di precisione di specificare i cuscinetti di piccole dimensioni innanzitutto in base ai requisiti prestazionali e poi in base al costo unitario.

Due sistemi di classificazione dominano le specifiche dei cuscinetti di piccole dimensioni: la scala ABEC ampiamente utilizzata in Nord America e le classi di tolleranza ISO 492 utilizzate a livello internazionale. Entrambi i cuscinetti valutano la precisione dimensionale e di funzionamento controllata durante la produzione. I numeri più alti indicano tolleranze più strette e il salto tra i gradi non è lineare. Passare da ABEC5 a ABEC7 può significare dimezzare la deviazione della rotondità della pista.

La selezione del grado dovrebbe sempre risalire a uno specifico budget di esaurimento nell'assemblea circostante piuttosto che essere scelta per abitudine. Un cambio che deve solo trasmettere la coppia in modo fluido a velocità moderata raramente trae vantaggio dal pagare per le tolleranze ABEC9, poiché l'ingranaggio stesso introdurrà un errore di posizione maggiore rispetto al cuscinetto. Al contrario, una testina di scansione ottica o un giroscopio non hanno quasi alcun budget di tolleranza da consumare per il cuscinetto, quindi specificare qualcosa al di sotto di ABEC 7 garantirebbe un progetto fallito fin dall'inizio. Far corrispondere la qualità ai requisiti effettivi, anziché passare alla classe più alta disponibile, è una delle decisioni più comuni di risparmio sui costi a disposizione di un progettista che lavora con cuscinetti di piccole dimensioni.

Vale anche la pena notare che il grado di tolleranza copre la precisione dimensionale e di funzionamento, ma non necessariamente il gioco interno, la finitura superficiale della scanalatura della pista o la rumorosità. Due cuscinetti costruiti con lo stesso grado ABEC di produttori diversi possono comportarsi diversamente sotto carico poiché la classe di gioco interno, il grado delle sfere e il design della gabbia sono specificati separatamente. Una specifica completa dei cuscinetti di piccole dimensioni elenca quindi il grado di tolleranza insieme alla classe di gioco interno, generalmente espressa da C2 a C5, e il grado della sfera, generalmente espresso sulla scala G dove un numero inferiore indica una sfera più rotonda e di dimensioni più precise.

La produzione di un cuscinetto di piccole dimensioni con tolleranze di precisione comporta un controllo del processo molto maggiore di quanto suggerirebbero le sue dimensioni fisiche. La sequenza seguente riflette il flusso di lavoro generale utilizzato dalla maggior parte dei produttori di cuscinetti di precisione, anche se i passaggi esatti variano in base alla linea di prodotto e al sistema di qualità interno.

Nei dispositivi medici, i cuscinetti di piccole dimensioni supportano trapani chirurgici, manipoli odontoiatrici e meccanismi di pompe per infusione, dove sono richiesti contemporaneamente precisione dimensionale e materiali biocompatibili. Nella robotica, gli stadi degli ingranaggi della trasmissione armonica e i moduli di giunzione si affidano a coppie di cuscinetti a contatto angolare per rimuovere il gioco mantenendo compatto l'alloggiamento del giunto. Nell'ottica e nell'imaging, piccoli cuscinetti azionano i meccanismi di messa a fuoco delle lenti e gli specchi di scansione, dove anche pochi micron di distorsione possono degradare visibilmente la nitidezza dell'immagine. Le apparecchiature per la movimentazione dei semiconduttori utilizzano piccoli cuscinetti ibridi ceramici proprio perché i cuscinetti standard in acciaio introdurrebbero contaminazione da particolato in un processo in camera bianca.

Gli attuatori aerospaziali utilizzano cuscinetti di piccole dimensioni all'interno dei meccanismi di azionamento delle alette e delle lamelle, superfici di controllo del volo e gruppi cardanici della fotocamera montati su droni e satelliti, dove il requisito combinato di peso ridotto, funzionamento ad ampio intervallo di temperature e lunga durata di servizio incustodita restringe la scelta dei materiali ad anelli in lega di acciaio inossidabile o titanio di alta qualità. I produttori di elettronica di consumo utilizzano cuscinetti miniaturizzati all'interno dei moduli di messa a fuoco automatica delle fotocamere, dei mandrini dei dischi rigidi e delle piccole ventole di raffreddamento, applicazioni in cui la pressione sui costi unitari è elevata ma è comunque richiesta una precisione di funzionamento minima per evitare rumori o vibrazioni udibili in un dispositivo portatile o desktop.

Il prezzo unitario per un cuscinetto di piccole dimensioni dipende principalmente dal grado di tolleranza, dal materiale e dal volume di produzione. Il passaggio da un cuscinetto in acciaio al cromo di qualità standard a un equivalente ibrido in acciaio inossidabile o ceramica può aumentare il prezzo unitario di un ampio margine, mentre il passaggio da un grado di tolleranza medio a un cuscinetto di qualità strumentale aggiunge un ulteriore aumento a causa delle ulteriori fasi di macinazione, cernita e ispezione richieste. Tuttavia, il prezzo unitario è solo una componente del costo totale in un contesto di produzione di precisione.

Il fattore di costo maggiore è spesso a valle. Un cuscinetto specificato al di sotto del grado di precisione richiesto può causare la mancata calibrazione finale di un intero sottoinsieme, generando costi di rilavorazione che superano di gran lunga qualsiasi risparmio sul cuscinetto stesso. Nella produzione di dispositivi medici, una non conformità relativa a un singolo cuscinetto scoperta in fase avanzata di produzione può innescare un'indagine sulla qualità del lotto completo. Per questo motivo, i produttori di precisione generalmente considerano la scelta dei cuscinetti di piccole dimensioni innanzitutto come una decisione sull'affidabilità e poi come una decisione di acquisto, e molti mantengono elenchi di fornitori approvati appositamente per evitare variabilità tra parti nominalmente equivalenti provenienti da fonti diverse.

Il costo totale di proprietà dipende anche dall'intervallo di manutenzione. Un cuscinetto miniaturizzato permanentemente sigillato con un lubrificante a lunga durata può costare di più rispetto a un cuscinetto aperto che richiede una rilubrificazione periodica, ma se il gruppo è inaccessibile dopo l'assemblaggio finale, come è comune nei dispositivi medici sigillati o nell'elettronica di consumo sigillata, il cuscinetto sigillato è l'unica opzione che evita un costoso ciclo di smontaggio più avanti nella vita del prodotto.

La domanda di cuscinetti di piccole dimensioni ha seguito da vicino la crescita dei dispositivi medici minimamente invasivi, della robotica collaborativa e dell’elettronica di consumo compatta. Le analisi di settore riguardanti il ​​segmento dei cuscinetti miniaturizzati e di piccole dimensioni hanno costantemente indicato un tasso di crescita annuo composto nell’ordine della cifra media durante l’attuale decennio, con i mercati finali della medicina e della robotica che crescono più rapidamente della media del segmento perché entrambi i campi continuano a ridurre l’ingombro dei dispositivi e allo stesso tempo ad aumentare i requisiti di prestazione.

Una seconda tendenza è il graduale spostamento verso la costruzione ibrida in ceramica nei piccoli cuscinetti per apparecchiature di produzione elettronica e di semiconduttori, spinto dalla necessità di eliminare la generazione di particelle metalliche e ridurre la conduttività elettrica attraverso il cuscinetto. Una terza tendenza è il crescente utilizzo di sistemi di lubrificazione prerivestiti ed esenti da manutenzione, poiché molte applicazioni di cuscinetti di piccole dimensioni sono sigillate in modo permanente e non possono essere rilubrificate una volta installate.

Anche i modelli di offerta regionali stanno cambiando. Una quota significativa della produzione globale di cuscinetti di piccole dimensioni rimane concentrata tra un piccolo numero di produttori affermati in Giappone, Germania, Svizzera e Stati Uniti, in particolare nei gradi di precisione più elevati dove il controllo dei processi e le infrastrutture di ispezione rappresentano una sostanziale barriera all’ingresso. Allo stesso tempo, i produttori di altre regioni hanno ampliato la capacità di cuscinetti di piccole dimensioni con grado di tolleranza medio destinati all’elettronica di consumo e all’automazione industriale generale, dove la competitività dei costi conta più della precisione del livello strumentale. Gli acquirenti che acquistano cuscinetti di piccole dimensioni per applicazioni mediche o aerospaziali in genere continuano a rivolgersi a produttori di precisione affermati indipendentemente dalla differenza di costo unitario, poiché i requisiti di qualificazione e tracciabilità dei fornitori in tali settori limitano il pool di fonti accettabili.
